Vurgulamak
metal kubbe membran anahtarları
,esnek devre membran panelleri
,dokunsal membran anahtar panoları
-
İletişim türüTip c Temas
-
MalzemePET
-
Tespit YöntemiRetro-yansıtma modu
-
Anahtar SayısıÇoklu Kontrol Anahtarı
-
Devre derecesi35V (DC), 100mA, 1W
-
Temas direnci10Ω --700Ω
-
Yalıtım Direnci> 100MΩ 250VDC
-
Temas Sıçraması≤ 5ms
-
Dielektrik Dayanım250VRms (50-60Hz 1 dk)
-
Yaşam BeklentisiDüz tip ≥ 5 milyon kez, dokunsal tip: ≥ 1 milyon kez
-
Aktarma gücüDüz tip 57-284G (2-10 Oz), dokunsal tip 170-397g (6-14 Oz)
-
Anahtar StrokuDüz tip 0,1-0,5 mm, dokunsal tip 0,6-1,5 mm
-
Çalışma Sıcaklığı-40 - +80
-
Depolama Sıcaklığı-40 - +85
-
Nem40, %90 -%95, 240 saat
-
SertifikaISO9001
-
Min sipariş miktarı100
Metal Kubbe Esnek Devre Panelleri Membran Değiştiricileri
Metal Kubbe Esnek Devre Panelleri Membran Değiştiricileri
Membran anahtarları ve silikon kauçuk klavyelerinde on yıldan fazla tasarım ve üretim uzmanlığı ile elektronik, alet, tıbbi ekipman,ve askeri araçlarKaliteye olan bağlılığımız, dünya çapında 100'den fazla müşterinin güvenini kazandırdı.
Tüm devreler, grafik katmanları ve membran anahtarları fabrikamızdan ayrılmadan önce en iyi performansı ve güvenilirliği sağlamak için kapsamlı test ve denetimden geçiyor.
Esnek basılı devre özellikleri
Malzemeler:Yürütücü gümüş ve karbonlu poliester
Arka yapıştırıcı:Amerikan 3M 467MP, 3M 468MP, 3M 9472LE vb.
Devre Özellikleri
- 100% kalite test edildi
- Uzun yaşam beklentisi
- İki renkli LED entegrasyonu
- Çift taraflı FPC devreleri
Performans Özellikleri
Elektronik özellikleri:
| Devre derecelendirme | 35V (DC), 100mA, 1W |
| Temas direnci | 10Ω - 700Ω (iz uzunluğuna ve malzemelere göre değişir) |
| İzolasyon Direnci | > 100MΩ 250V DC'de |
| İletişim sıçrayışı | ≤ 5 ms |
| Dielektrik direnci | 250VRms (50-60Hz 1 dakikalık) |
Mekanik özellikleri:
| Beklenen Yaşam Süresi | Düz tip: ≥ 5 milyon adet. Dokunmatik tip: ≥ 1 milyon döngü |
| Etkinleştirme gücü | Düz tip: 57-284g (2-10 oz) Dokunmatik tip: 170-397g (6-14 oz) |
| Değiştirme Dersi | Düz tip: 0.1-0.5mm Dokunmatik tip: 0.6-1.5 mm |
Çevre parametreleri:
| Çalışma sıcaklığı | -40°C ila +80°C |
| Depolama sıcaklığı | -40°C ila +85°C |
| Nemlilik | 40% 90-95%, 240 saat |
| Renk Eşleşmesi | Pantone renk eşleştirme sistemi |
Ek Spesifikasyonlar
Malzemeler:Dokusuz PC, mat bitirme ile parlak PC, Ototype PET, PVC
Kalınlığı:0.5- Evet.7- Evet.8, ve 1.0mm
LED Pencereler:Tüm renklerle açık veya yarı saydam
Çıkarılmış Anahtarlar:Polydome ve kenar
Metal Kubbe:Nikomatic ve Innovan markaları, nikel ve altınla kaplanmış
Teknik özellikler
| Tel kurşun direnci | <1Ω/CM |
| Rütbeli Akım | 25-100mA, 0-30V DC |
| Adlık Voltaj | <50V, DC |
| İzolasyon Direnci | < 100MΩ, 250V DC |
| Yaşam süresi | >1 milyon döngü |
| Çalışma sıcaklığı | -104°F'den 158°F'ye (-40°C'den 70°C'ye) |
| Nitelik Operasyonu | 104°F, <98% RH |
| Kubbe Springback Zamanı | <5 msec |
| Temel malzeme gerilimine dayanır | 1500 V DC |
| Kuyruk Esnekliği | 180 derece içindeki herhangi bir açı |
Özel yetenekler:Su geçirmezlik, EMI koruma, pencere / lens kaplama, gömülü LED'ler ve çeşitli UV bitirme dahil olmak üzere özel gereksinimleri karşılayabiliriz.
Üretim ve İş Ayrıntıları
Üretim kapasitesi:1,000,000 birim
Birim fiyatı:Anlaşılabilir
Gönderi şartları:EXW
Ödeme şartları:T/T
Kaynağı:Dongguan
Paketleme:Karton halinde

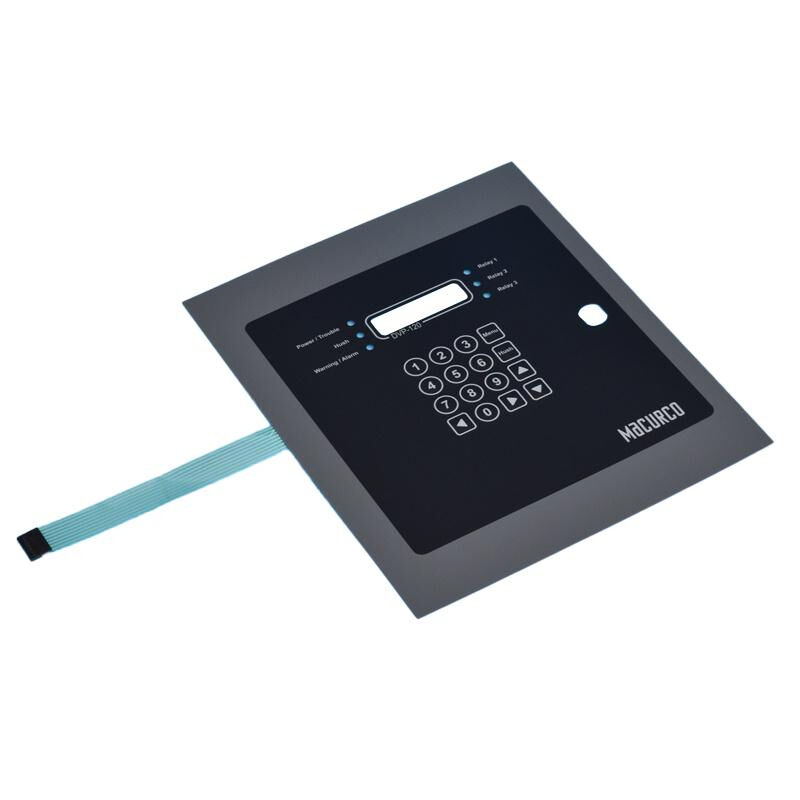

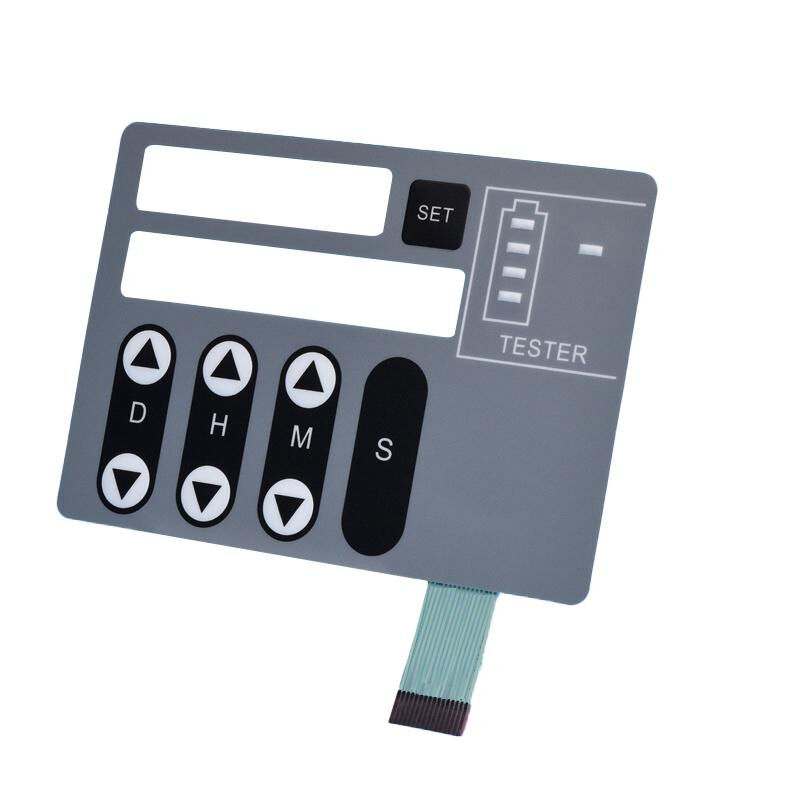

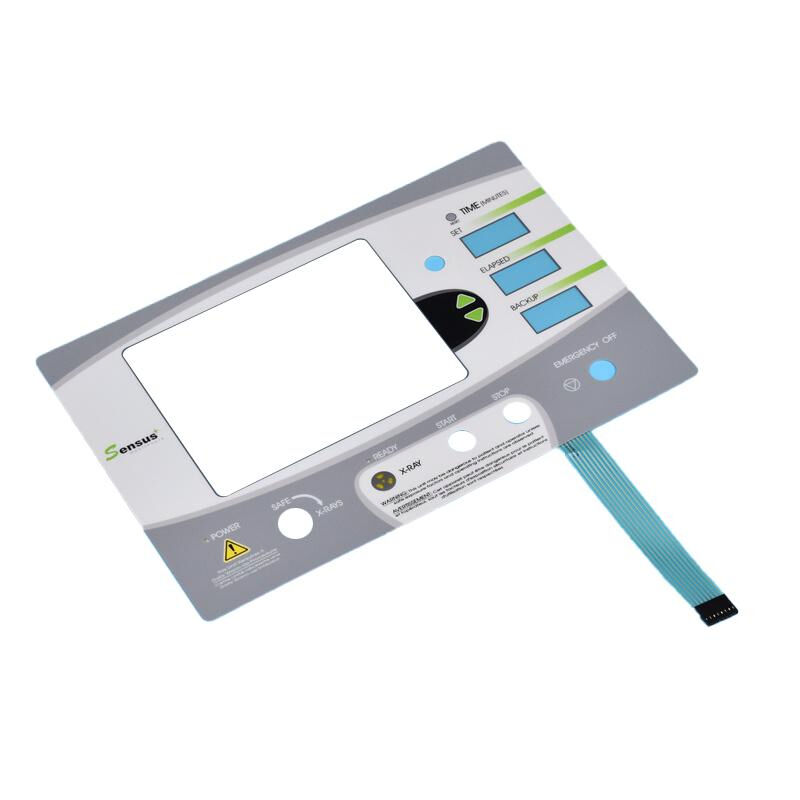

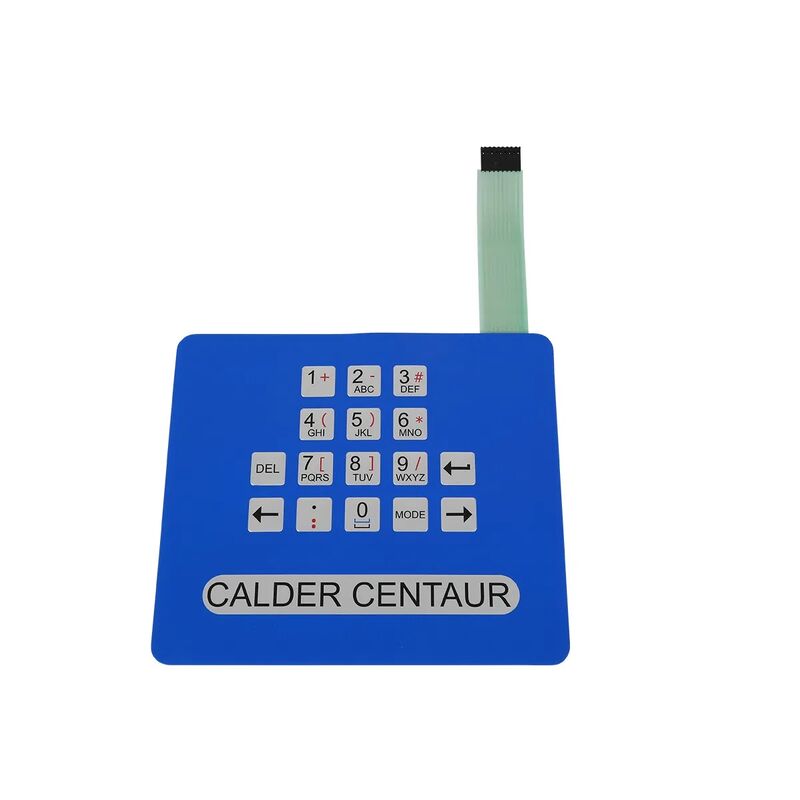

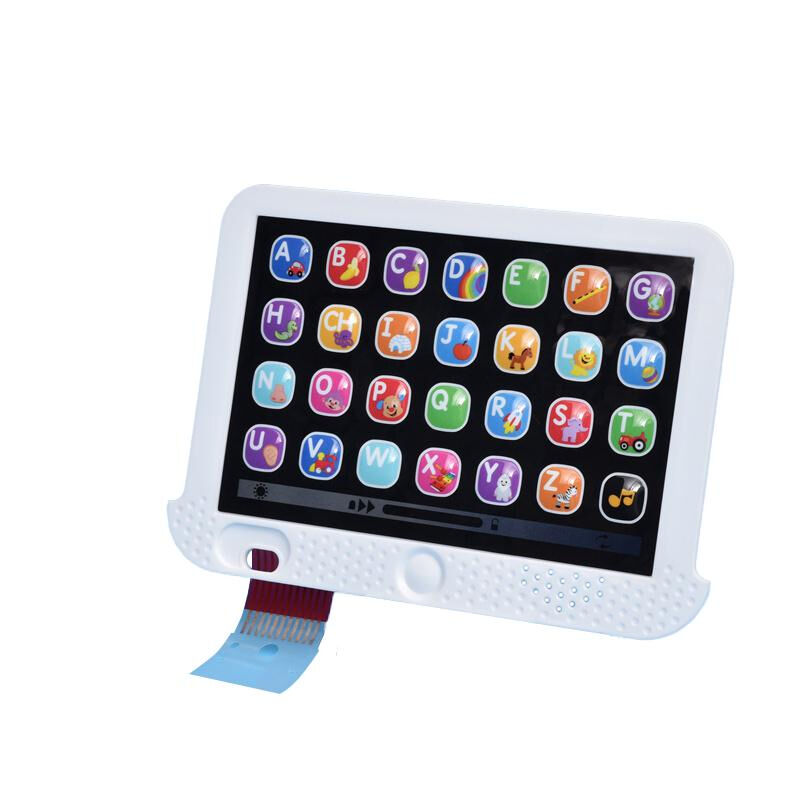

Ürün Resimleri
